Attention quand même à ne pas couper trop fort les pistes (circuit multicouche) et à ne pas mettre trop de soudure sur les fils pour éviter les pontages entre les pattes.
Le site de Frédéric Brame décrit toute les étapes de cette modification à l'adresse http://frederic.brame.free.fr/astrono/toucampro/modif1/modif1.htm.
Quelques compléments pour ceux qui aiment comprendre...
le 4011 est formé de portes logiques "Nand" (No-And) donc le signal est inversé en sortie.
Le "tableau de vérité" de la porte NAND 123 est le suivant : NAND = NON (1 ET 2)
1: 0 1 0 1
2: 0 0 1 1
AND: 0 0 0 1
NAND(3): 1 1 1 0

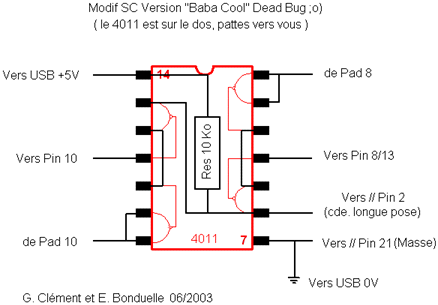

Le "tableau de vérité" du premier couple de portes 123 et 456 (voir le schéma)
est alors le suivant :
1-2: 1 0 1 0
3-5: 0 1 0 1
6: 0 0 1 1
4: 1 1 1 0
çà se lit comme çà :
- si les entrées 1-2 sont au +5V alors :
- la sortie 3-5 est au 0V (normal çà inverse)
- puis si l'entrée 6 est au 0V alors la sortie 4 est au +5V
- et si l'entrée 6 est au +5V ben 4 reste encore collé au +5V !
etc .....
On remarque alors ... Nous abordons maintenant le passage le plus éprouvant ... attention ! il y en a même sur les murs ... âmes sensibles : s'abstenir !....... que si l'entrée 6 est au potentiel +5V
la sortie 4 suit exactement les variations de l'entrée 1-2 (c'est comme si on avait rien changé au cablage initial de la Toucam)
Et sinon la sortie 4 est bloquée à +5V (mode longue pose)
Donc c'est l'état de l'entrée 6 qui commande tout (la crâneuse ..),
De plus si on débranche le connecteur parallèle, la résistance de 10K "tire" aussitôt le potentiel de l'entrée 6 au +5V (c'est pour çà qu'on l'appelle "résistance de rappel" ou bien "ouul-up" en vrai français) et donc plus besoin d'interrupteur (quand on ne branche pas la prise on est en mode normal)....... et hop!
En plus ce montage est assez "élégant" parcequ'on utilise toutes
les portes du 4011 (pas de gachis). Enfin, avec des composant CMS
comme dit Fred c'est encore plus hyper-élégant (Râh Lovely ....)
